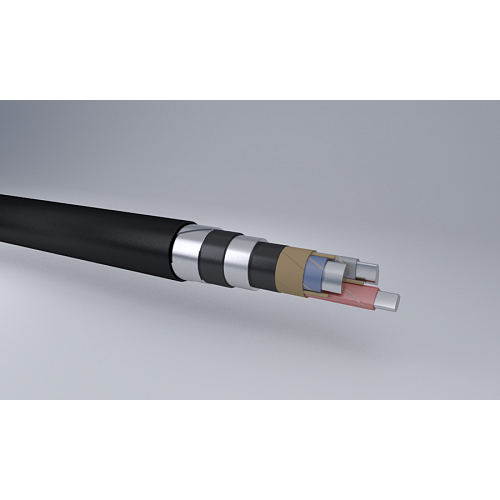

Элементы конструкции кабеля ЦААБЛ:
- Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 25-240 кв. мм.,
• многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.; - Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Алюминиевая оболочка;
- Подушка из битума, пленки ПВХ и крепированной бумаги;
- Броня из стальных лент;
- Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.
Область применения ЦААБЛ:
Кабели ЦААБЛ предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.
Кабели ЦААБЛ предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.
Кабели с нестекающим изоляционным пропиточным составом (ЦААБл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Технические характеристики ЦААБЛ:
Влажность воздуха при 35° C [%]: 98;
Гарантийный срок эксплуатации [месяц]: 54;
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 17;
Максимальная рабочая температура жилы при перегрузке [°С]: 105;
Максимальная рабочая температура жилы [°С]: 80;
Монтаж при температуре, не ниже [°C]: 0;
Номинальное переменное напряжение частотой 50 Гц [кВ]: 6;
Номинальное постоянное напряжение [кВ]: 15;
Радиус изгиба кабелей [наружных диаметров]: 25;
Разность уровней, не более [м]: 20;
Температура окружающей среды, верхний предел [°C]: +50;
Температура окружающей среды, нижний предел [°C]: -50;
Электрическое сопротивление изоляции, не менее [МОм*км]: 200.
Срок службы кабелей - не менее 30 лет.
