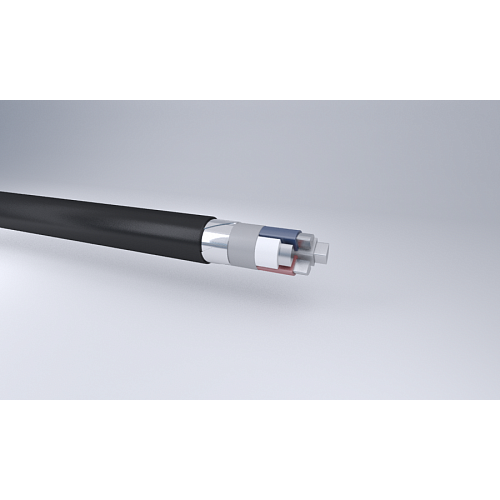

Элементы конструкции АПВББШП:
- Токопроводящая жила:
- материал - алюминий:
- количество жил: 3+1, 4, 5.
сечение жил:
от 4 до 240 мм2 (однопроволочная жила - ОЖ),
от 25 до 240 мм2 (многопроволочная жила); - Изоляция из сшитого полиэтилена (цветовая маркировка жил);
- Сердечник;
- Скрепляющая обмотка (для кабелей сечением 50мм2 и выше);
- Поясная изоляция из полиэтилена или ПВХ пластиката;
- Броня из двух стальных оцинкованных лент;
- Защитный шланг из полиэтилена.
Область применения АПВББШП:
Силовые кабели АПВББШП предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц.
Кабели АПВББШП изготавливаются для эксплуатации в районах с умеренным и холодным климатом.
Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
- В земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- В грунтах с повышенной влажностью;
- В воде.
Кабели АПВББШП предназначены для вертикальных, наклонных и горизонтальных трасс.
Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки.
Технические характеристики АПВББШП:
- Влажность воздуха при 35° C [%]: 98;
- Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]: 3.5;
- Максимальная рабочая температура жилы [°С]: 90;
- Максимальное переменное напряжение частоты 50 Гц [кВ]: 1.2;
- Монтаж при температуре, не ниже [°C]: -20;
- Номинальное переменное напряжение частотой 50 Гц [кВ]: 1.0;
- Радиус изгиба кабелей [наружных диаметров]: 7.5;
- Сопротивление изоляции при температуре +90° С, не менее [МОм х км]: 50;
- Температура окружающей среды, верхний предел [°C]: +50;
- Температура окружающей среды, нижний предел [°C]: -60;
- Температура токопроводящих жил при коротком замыкании [°С]: 250.
Срок службы кабелей - 30 лет.
